不知道从站地址、波特率

如何一键快速发现从机设备？

在现场调试或批量接入仪表、采集器、控制器时，设备扫描可以帮助用户快速发现通道下真实存在的设备地址，并自动添加到当前工程配置中。

01 功能适用范围

当前设备扫描功能只对部分主站通道开放。

支持的协议簇包括：

• Modbus
• DLT645
• CJ/T188
• DLT698.45

同时，目标通道必须是主站设备类型。对于 S7、本机设备、从站类通道或不支持扫描的协议，右键菜单中不会显示“设备扫描”，或者无法启动扫描。

02  使用前准备

开始扫描前，请先确认以下条件：

1. 当前用户为管理员。

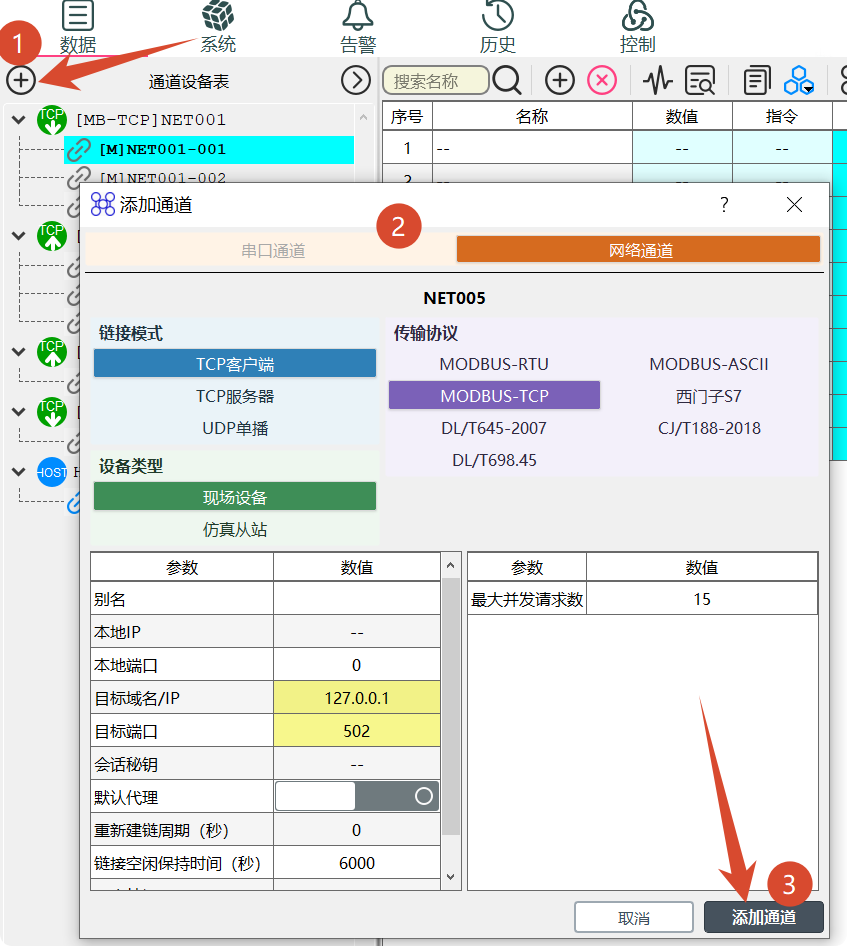

2. 已经创建目标通道。
3. 目标通道协议属于支持扫描的协议簇。
4. 目标通道设备类型为主站。
5. 现场接线、串口号、网络连接和供电状态正常。
6. 如果是串口设备，建议先确认可能的波特率、校验方式、停止位和数据位范围。

03  操作步骤

Step 01进入通道设备表

打开设备列表或通道设备表，在左侧通道树中找到需要扫描的目标通道。

Step 02打开通道右键菜单

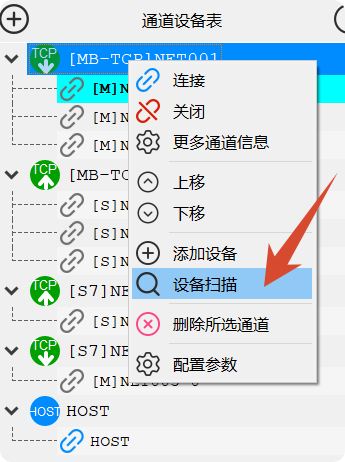

在目标通道上点击右键。如果该通道支持扫描，菜单中会出现“设备扫描”选项。

Step 03点击“设备扫描”

选择“设备扫描”后，系统会先判断当前用户权限和通道类型。如果当前用户不是管理员，系统会提示无权限，扫描不会启动。、

Step 04配置扫描参数

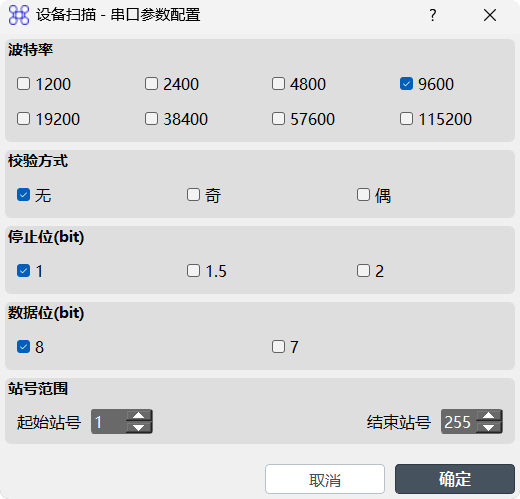

如果目标是串口通道，系统会弹出串口参数选择窗口。用户可以选择一个或多个参数组合。系统会按照参数组合依次尝试扫描。如果目标是网络通道，系统不会弹出串口参数窗口，会直接按当前通道配置开始扫描。

Step 05等待扫描完成

扫描过程中会显示进度窗口：

• 当前状态为“正在扫描设备...”
• 窗口中会显示已发现设备个数
• 用户可以点击“取消”停止扫描

Step 06查看扫描结果

扫描完成后，系统会自动将发现的设备地址添加到当前通道下。

如果有设备添加成功，设备列表会自动刷新。

如果没有扫描到设备，系统会提示“未发现设备”。

04  串口扫描参数说明

串口扫描支持同时选择多个参数组合。

参数 01波特率

可选值包括：

如果当前通道配置的波特率不在上述列表中，系统会自动把当前波特率加入候选项。

参数 02校验方式

可选值包括：

参数 03停止位

可选值包括：

参数 04数据位

可选值包括：

参数 05Modbus站号范围

当协议为 Modbus 时，扫描窗口会显示站号范围。

默认范围为：

用户可以缩小范围以提高扫描效率。起始站号必须小于等于结束站号，否则系统会提示错误。

05  不同协议的扫描方式

协议 01Modbus

Modbus 扫描会按站号范围逐个发送请求。当前实现使用读取保持寄存器请求进行探测，默认读取寄存器地址 0、数量 1。只要对应站号返回有效响应，系统就认为该站号存在。

协议 02DLT645

DLT645 使用广播读地址方式进行扫描。系统会发送广播读地址请求，并在超时时间内接收多个设备响应。为了提高发现率，该请求会重复执行 3 次。

协议 03CJ/T188

CJ/T188 同样使用广播读地址方式。系统会按内置表类型逐项尝试，并对每种表类型重复扫描。扫描到设备后，地址会按协议格式生成并添加。

协议 04DLT698.45

DLT698.45 会尝试不同服务器地址长度的通配地址，并读取通信地址对象。系统根据返回帧解析真实设备地址，解析成功后加入扫描结果。

06  扫描完成后的处理逻辑

扫描完成后，系统会执行以下处理：

1. 停止扫描任务。
2. 汇总扫描过程中发现的地址。
3. 自动调用新增设备逻辑，把扫描到的设备添加到当前通道。
4. 通知设备业务处理新增设备。
5. 刷新设备列表。

对于串口通道，如果系统发现有效设备对应某个串口参数组合，会尝试把当前通道串口参数更新为该组合。

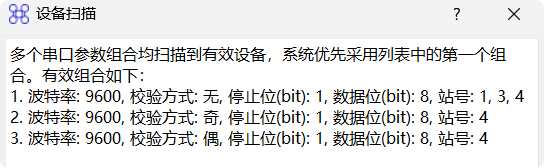

如果多个串口参数组合都能扫描到设备，系统会弹窗展示所有有效组合，并优先采用列表中的第一个组合。

07  常见提示与处理建议

提示 01未发现设备

可能原因：

• 站号范围设置不包含真实设备地址。
• 串口参数选择不正确。
• 通道未连接成功。
• 现场设备未上电或接线异常。
• 协议类型与实际设备不一致。

建议处理：

• 缩小并确认站号范围。
• 增加可能的波特率、校验方式、停止位和数据位组合。
• 检查串口号、接线、485 A/B 方向和终端电阻。
• 确认设备协议和通道协议一致。

提示 02发送失败

可能原因：

• 通道无法打开。
• 串口被其他程序占用。
• 网络通道未连接。
• 通道状态异常。

建议处理：

• 检查通道配置。
• 确认串口或网络资源未被占用。
• 重新启动通道后再扫描。

提示 03添加设备失败，设备已存在

说明扫描到的设备地址已经在当前配置中存在。这通常不是扫描失败，而是系统避免重复添加设备。

提示 04添加设备失败，该通道已存在其它类型设备

说明当前通道中已经存在不兼容的设备类型。建议检查通道下已有设备，确认是否需要调整通道或设备类型。

08  注意事项

1. 同一时间同一界面只允许执行一个设备扫描任务。
2. 扫描期间，串口通道会优先处理扫描请求，普通请求会暂时让出。
3. 串口扫描会临时切换串口参数，扫描结束后会恢复原参数；如果扫描到有效组合，系统可能会把通道参数更新为匹配组合。
4. 点击“取消”后，系统会停止扫描；如果取消前已经发现设备，仍可能添加已发现结果。
5. 参数组合越多，扫描耗时越长。
6. DLT645、CJ/T188、DLT698.45 属于广播或多响应类扫描，现场设备数量较多时，应预留足够等待时间。
7. Modbus 建议优先缩小站号范围，避免从 1 到 255 全范围扫描导致等待时间过长。
8. 扫描结果依赖设备响应质量，接线干扰、波特率不匹配、地址冲突等问题都会影响发现率。

09 结语

设备扫描适合在工程初期接入、现场调试和设备地址不明确时使用。合理设置扫描范围和串口参数，可以显著减少手动添加设备的工作量。

在正式投运前，建议扫描完成后再次核对设备地址、协议类型、通道参数和设备数据点配置，确保后续采集和控制逻辑稳定可靠。
